வைட்பேண்ட் கோஆக்சியல் 6dB திசைசார் இணைப்பியின் சிறப்புப் படம்

அகலப்பட்டை கோஆக்சியல் 6dB திசைசார் இணைப்பி

அம்சங்கள்

• அதிக நேரடித் திசை மற்றும் குறைந்த IL

• பல்வேறு, நிலையான இணைப்பு மதிப்புகள் கிடைக்கின்றன

• குறைந்தபட்ச இணைப்பு மாறுபாடு

• 0.5 – 40.0 GHz வரையிலான முழு அலைவரிசையையும் உள்ளடக்கியது

திசைசார் இணைப்பி என்பது, செலுத்துத் தடத்தில் குறைந்தபட்ச இடையூறுடன், படுகின்ற மற்றும் எதிரொளிக்கப்பட்ட மைக்ரோ அலை ஆற்றலை வசதியாகவும் துல்லியமாகவும் மாதிரியாக எடுக்கப் பயன்படும் ஒரு செயலற்ற சாதனம் ஆகும். ஆற்றல் அல்லது அதிர்வெண்ணைக் கண்காணிக்க, சமப்படுத்த, எச்சரிக்கை செய்ய அல்லது கட்டுப்படுத்த வேண்டிய பலவிதமான சோதனைப் பயன்பாடுகளில் திசைசார் இணைப்பிகள் பயன்படுத்தப்படுகின்றன.

வாட்ஸ்அப் எங்களுக்கு மின்னஞ்சல் அனுப்பவும்

தயாரிப்பு விவரம்

தயாரிப்பு குறிச்சொற்கள்

விளக்கம்

கான்செப்ட்டின் திசைசார் இணைப்பிகள், ஆற்றல் கண்காணிப்பு மற்றும் சமன்படுத்தல், நுண்ணலை சமிக்ஞைகளின் மாதிரியெடுத்தல், பிரதிபலிப்பு அளவீடுகள், ஆய்வக சோதனை மற்றும் அளவீடு, பாதுகாப்பு / இராணுவம், ஆண்டெனா மற்றும் பிற சமிக்ஞை தொடர்பான பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

6 dB திசைசார் இணைப்பியானது, உள்ளீட்டு சமிக்ஞை அளவை விட 6 dB குறைவான வெளியீட்டையும், மிகக் குறைந்த இழப்பைக் (கோட்பாட்டளவில் 1.25 dB) கொண்ட ஒரு “முதன்மை வழி” சமிக்ஞை அளவையும் வழங்கும்.

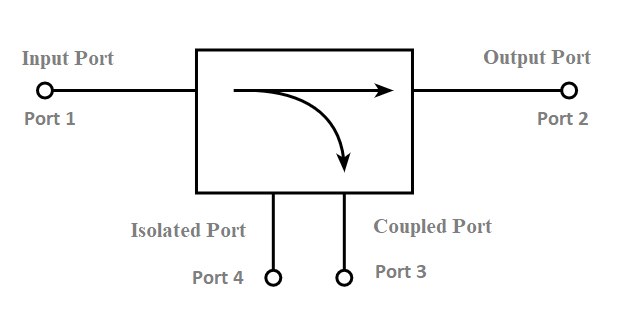

தயாரிப்பு-விளக்கம்1

கிடைக்கும் நிலை: கையிருப்பில் உள்ளது, குறைந்தபட்ச ஆர்டர் அளவு இல்லை மற்றும் சோதனைக்கு இலவசம்.

தொழில்நுட்ப விவரங்கள்

பகுதி எண்	அதிர்வெண்	இணைப்பு	தட்டையான தன்மை	செருகல் இழப்பு	நேரடித்தன்மை	வி.எஸ்.டபிள்யூ.ஆர்
CDC00698M02200A06	0.698-2.2GHz	6±1dB	±0.3dB	0.4dB	20dB	1.2 : 1
CDC00698M02700A06	0.698-2.7GHz	6±1dB	±0.8dB	0.65	18dB	1.3:1
CDC01000M04000A06	1-4GHz	6±0.7dB	±0.4dB	0.4dB	20dB	1.2 : 1
CDC02000M08000A06	2-8 ஜிகாஹெர்ட்ஸ்	6±0.6dB	±0.35dB	0.4dB	20dB	1.2 : 1
CDC06000M18000A06	6-18GHz	6±1dB	±0.8dB	0.8dB	12dB	1.5 : 1
CDC27000M32000A06	27-32GHz	6±1dB	±0.7dB	1.2dB	10dB	1.6:1

குறிப்புகள்

1. உள்ளீட்டு சக்தியானது, 1.20:1-ஐ விடச் சிறந்த சுமை VSWR-க்காக மதிப்பிடப்பட்டுள்ளது.
2. விவரக்குறிப்புகள் எந்த நேரத்திலும் முன்னறிவிப்பின்றி மாற்றத்திற்கு உட்பட்டவை.
3. இழப்பு என்பது உண்மையான சிதறடிக்கப்பட்ட மற்றும் பிரதிபலித்த இழப்பு ஆகும், மேலும் இது இணைப்பு இழப்பை உள்ளடக்காது. மொத்த இழப்பு என்பது இணைப்பு இழப்பு மற்றும் செருகல் இழப்பு ஆகியவற்றின் கூட்டுத்தொகையாகும். (செருகல் இழப்பு + 1.25db இணைப்பு இழப்பு).
4. வெவ்வேறு அதிர்வெண்கள் அல்லது வெவ்வேறு இணைப்புக்கோடுகள் போன்ற பிற உள்ளமைவுகள், வெவ்வேறு பாக எண்களின் கீழ் கிடைக்கின்றன.

எங்களின் திசைசார் இணைப்பிகள், 6dB முதல் 50dB வரையிலான பரந்த அளவிலான இணைப்பு மதிப்புகளுடன், பல்வேறு இணைப்பான் வகைகளில் வழங்கப்படுகின்றன. வழக்கமான வடிவமைப்புகளில் SMA அல்லது N வகை பெண் இணைப்பான்கள் பொருத்தப்பட்டுள்ளன, ஆனால் உங்கள் கோரிக்கையின் பேரில் கான்செப்ட் நிறுவனம் தனிப்பயனாக்கித் தரும்.
